Время установки: 2015г
Расположение: Сомали

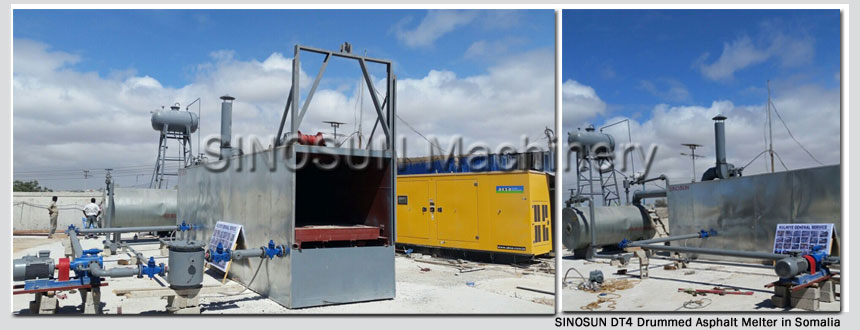

Оборудование: Установка для плавления битума DT4

Требования клиента:
Заказчик - дорожный подрядчик в Сомали. Ему нужна установка для плавления битума с производительностью 4Т/Ч.


Предлагаемое решение:
Мы предложили клиенту нашу установку для плавления битума DT4. И немного запасных частей были предоставлены одновременно.
Основные характеристики данной установки для плавления битума
1. Экологичность: закрытая структура и отсутствие загрязнения.
2. Энергосбережение: использование тепла отходящих газов (320 ~ 450 ℃) от тепловой масляной печи для нагрева (конечная температура выхлопных газов около 150 ℃). Закрытая конструкция бочки экономит 50% энергии по сравнению с открытой.
3. Асфальт не липнет к баку: Отработанный газ 320 ~ 450 ℃ непосредственно нагревает стенку бочки, поэтому асфальт совершенно отделится с бочкой, что избежать расточительства асфальта и загрязнения.
4. Автоматическое удаление шлака: С функциями внутренней саморазряда и удаления шлака, структура оборудования усовершенствована, решив техническую проблему в мире.
5. Адаптируемость: Можно использовать импортные и отечественные бочки различного типа, и деформация асфальтовых бочек не повлияет на производство.
6. Хорошее свойство обезвоживания: Использовать асфальтового насоса большого объема для внутренней циркуляции, перемешивания, переполнения пара. Вытяжной вентилятор всасывается в воздух и обезвоживается отрицательным давлением.
7. Безопасный и надежный: с автоматической системой управления, импортной горелкой автоматической зажигания, автоматическим управлением в зависимости от температуры масла и соответствующими мониторами.
8. Удобное перемещение и быстрый монтаж.

Параметры установки для плавления битума DT4


№	Пункт	Стандартное значение	Единица	Примечание
1	Производительность	4	т / ч	Температура окружающей среды асфальтной бочки не ниже 20 ℃
2	Температура   готового асфальта	120～140	℃
3	Количество бочки в каждом поддоне	24	шт.	Все виды бочек отечественных и международных
4	Теплоемкость нагревательной печи с термическим маслом	50×104	ккал / ч
5	Температура термического масла	200～240	℃
6	Общая мощность	26	кВт	Дизельная горелка
7	Объем резервуара для масла	12000	литр
8	Общий вес	21000	кг
9	Общий размер (Длина × ширина × высота)	7500×2250×2560	мм
10	Размеры нагревательной печи  с термическим маслом (Длина × ширина × высота)	5000×1700×2300	мм

Основная конфигурация установки для плавления битума DT4

№	Название	Спецификация	количество	Примечание
1	Загруженный ковшовый автомобиль		1
2	Редуктор	WHX150-50-1	1
3 4	Электрический подъём	Y112M-6(2.2kW)	1
		HK-300	1	0.65кВт
5	Индуцированный вытяжной вентилятор	Y5-47-12NO4C	1	Включает 2 ремня и 1 крышка ремня
6	Двигатель	Y100L-2 (3кВт)	1
7	Дымоход и дымовая трубка		1
8	Трехвинтовой асфальтовый насос	3QGB-90×2-46	1	15кВт
9	3-ходовой изоляционный клапан	3″	1	DN80
10	Теплоизоляционный   трубопровод асфальта		1
11	Лестница		1
12	Система удаления шлака	Асфальтовый фильтр	1	Включая 1 комплект устройства для удаления шлака и 2 фильтрующих элемента (1 для запасных)
13	Система контроля уровня бака		1	Полностью отображаться
14	Электрический шкаф управления		1	Включает полный набор кабелей, датчиков, стопоров
